Sureflex? TPE-S是苯乙烯與丁二烯的嵌段共聚物。或以聚苯乙烯為末端段，以聚丁二烯加氫得到的乙烯-丁烯共聚物為中間彈性嵌段的線性三嵌共聚物。受熱后材料可以流動，容易加工成型。冷卻到室溫后，聚苯乙烯鏈段聚集成玻璃態(tài)微區(qū)，對聚丁二烯鏈段起到了物理交聯(lián)點的作用，從而使材料表現(xiàn)出橡膠的特性。
TPE-S具有硫化橡膠的物理機械性能和熱塑性塑料的工藝加工性能。由于不需經(jīng)過熱硫化，使用通用的塑料加工設(shè)備即可完成產(chǎn)品生產(chǎn)。

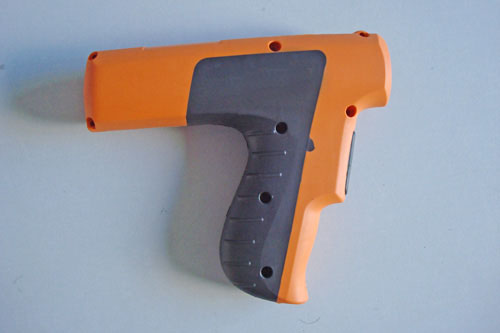

TPE-S硬度范圍廣，著色性優(yōu)良，觸感柔軟，耐候性，抗疲勞性和耐溫性，加工性能優(yōu)越，可以循環(huán)使用降低成本，該系列產(chǎn)品可單獨成型，也可與PP、PE、PA、ABS、PC、PC+ABS等不同的塑料包覆粘合。該系列產(chǎn)品可以完全回收利用。
Sureflex | ASTM D2240 | ASTM D792 | ASTM D412 | ASTM D412 | ASTM D412 | ASTM D624 | ASTM D395B |
|
| Shore | g/cm3 | MPa | MPa | % | KN/m | % |
|
商品名 | 硬度 | 密度 | 抗拉強度 | 100%定伸應(yīng)力 | 斷裂伸長率 | 撕裂強度 | 壓縮永久變形 | 可粘合材質(zhì) |
EPS-25A | 25A | 0.88 | 2.5 | 0.7 | 752 | 9 | 18 | PP |
EPS-30A | 30A | 0.88 | 3.3 | 0.8 | 727 | 14 | 13 | PP |
EPS-40A | 40A | 0.88 | 3.8 | 0.9 | 460 | 18 | 12 | PP |
EPS-50A | 53A | 0.88 | 4.9 | 1.5 | 601 | 22 | 14 | PP |
EPS-60A | 60A | 0.89 | 5.5 | 2.3 | 720 | 23 | 28 | PP |
EPS-80A | 80A | 0.89 | 9.8 | 3.9 | 650 | 47 | 29 | PP |
EPS-15AT | 15A | 0.88 | 2.5 | 0.3 | 630 | 9 | 24 | PP |
EPS-20AT | 20A | 0.86 | 3.7 | 0.5 | 977 | 12 | 18 | PP |
EPS-30AT | 34A | 0.89 | 3.8 | 0.8 | 698 | 18 | 16 | PP |
EPS-40AT | 40A | 0.89 | 7.2 | 0.9 | 600 | 24 | 11 | PP |
EPS-50AT | 54A | 0.89 | 5.2 | 1.8 | 554 | 29 | 21 | PP |
EPS-35AC | 35A | 1.02 | 4.3 | 1.2 | 609 | 18 | 33 | PC/ABS |
EPS-50AC | 50A | 1.03 | 8.9 | 1.8 | 680 | 34 | 23 | PC/ABS |
EPS-55AC | 55A | 1.07 | 8..3 | 1.5 | 700 | 32 | 22 | PC/ABS |
EPS-60AC | 60A | 1.04 | 7.3 | 1.7 | 731 | 27 | 17 | PC/ABS |
EPS-70AC | 67A | 1.05 | 10 | 2.7 | 715 | 50 | 18 | PC/ABS |
EPS-80AC | 80A | 1.15 | 8.9 | 3.0 | 750 | 50 | 18 | PC/ABS |
EPS-85AC | 85A | 1.11 | 31.9 | 5.8 | 562 | 97 | 27 | PC/ABS |
EPS-50AA | 50A | 1.04 | 2.8 | 1.1 | 450 | 25 | 18 | PA6/PA66 |
EPS-60AA | 60A | 1.12 | 2.4 | 1.9 | 300 | 16 | 16 | PA6/PA66 |
EPS-70AA | 70A | 1.10 | 3.3 | 1.9 | 481 | 21 | 16 | PA6/PA66 |
EPS-55AE | 55A | 1.06 | 3.5 | 1.7 | 500 | 20 | 11 | PE |
